متوفر

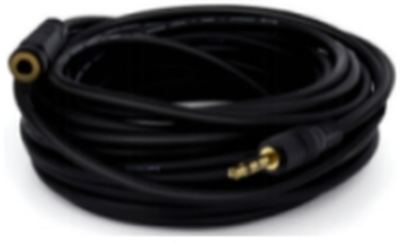

كابل تمديد صوت 3.5 مم - 30 متر

AUD-EXT-30M

تمديد صوت ستيريو 3.5 مم، ذكر إلى أنثى. الطول 30 متر.

الطول: 30 m
الموصلات: 3.5mm

تفاصيل تقنية متعمقة

تُصنَّف مقابس الصوت 3.5mm إلى TS أو TRS أو TRRS حسب عدد الحلقات العازلة الظاهرة على القابس -- TS (أحادي) له حلقة واحدة، وTRS (ستيريو، أو أحادي متوازن بمستوى خط) له حلقتان، وTRRS (يضيف قناة ميكروفون) له ثلاث حلقات. عدد الحلقات على القابس نفسه هو الطريقة الحقيقية والقابلة للتحقق لمعرفة نوع التوصيل الذي يحمله الكابل.

اطلب عرض سعر على واتساب

من بكرة الكابل

مرّر للاستكشاف

تشريح الموصل

قابس ٣٫٥ مم

01 الطرف (Tip) يحمل القناة اليسرى في الاستعمال الستيريو، أو الإشارة كاملة في الأحادي.
02 الحلقة (Ring) القناة اليمنى. الطقطقة عند تحريك القابس سببها هذه الحلقة تفقد تلامسها.
03 الجسم (Sleeve) الأرضي المشترك، وهو مرجع الجهد الذي تُقاس الإشارة بالنسبة إليه.
04 حلقات العزل الحلقات السوداء تفصل الموصلات كهربائياً؛ بدونها تتقصّر القنوات على الأرضي.
05 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
06 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

كيف يعمل

كابل صوت غير متوازن

موصلان مستقلان (يمين ويسار) يتشاركان ضفيرة أرضي واحدة. لا إلغاء للضجيج على أي من القناتين، ولهذا يبدأ الطنين والهسيس بعد بضعة أمتار.

01 موصلا اليمين واليسار كل قناة تحمل إشارتها الخاصة بالنسبة إلى الأرضي المشترك.
02 الدرع غلاف موصل مؤرّض يحيط بالموصلات فيمتص التداخل الكهرومغناطيسي قبل وصوله إلى الإشارة.
03 الغلاف الخارجي يحمي كل ما بالداخل ميكانيكياً، ولا دور كهربائي له.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

قابس الجاك يحمل الإشارة على ثلاثة أجزاء: الطرف للقناة اليسرى، والحلقة لليمنى، والجسم أرضي مشترك، تفصلها حلقات عازلة. القياسان ٣٫٥ و٦٫٣٥ مم متطابقان كهربائياً ويختلفان بالحجم فقط، ولهذا يعمل المحوّل بينهما بسلك بسيط. الطقطقة عند تحريك القابس علامة على تآكل التلامس عند الحلقة، لا عطل في الجهاز.

Contacts: Tip (left), ring (right), sleeve (ground)
3.5 mm vs 6.35 mm: Electrically identical, different size only
Balance: Unbalanced — susceptible to hum on long runs

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

en.wikipedia.org

الاستخدامات

توصيل الأجهزة في المكتب أو الاستوديو

المواصفات التقنية

الطول	30 m
الموصلات	3.5mm

بدائل

كابل تمديد صوت 3.5 مم - 1.8 متر أقصر
