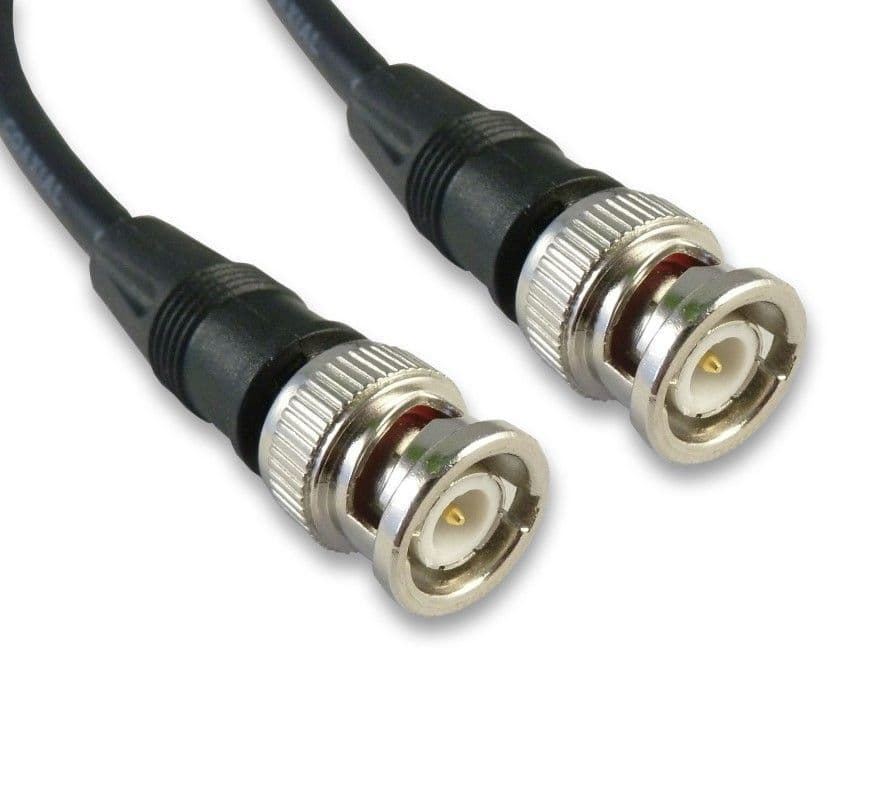

BNC-CBL-1M
كابل فيديو BNC جاهز لكاميرات المراقبة التماثلية. الطول متر واحد.
تأتي موصلات BNC/المحورية بمعاوقتين غير قابلتين للتبادل: 50 أوم هو معيار الترددات اللاسلكية/البيانات، و75 أوم هو معيار الفيديو/البث. يؤدي خلطهما إلى فقد حقيقي في الإشارة (حوالي 5% لكل نقطة عدم تطابق) بسبب انعكاس عدم تطابق المعاوقة -- وهو خطأ شائع فعلي يستحق التجنب (مثل استخدام كابل BNC بمعاوقة 50 أوم في مسار كاميرا مراقبة بمعاوقة 75 أوم).
من علبته
مرّر للاستكشاف
تشريح الموصل
رسم توضيحي فني — ليس صورة للمنتج الفعلي
كيف يعمل
الإشارة تسير على الموصل المركزي والعودة على الضفيرة، والمسافة بينهما ثابتة على طول الكابل. هذا الثبات هو ما يحفظ ممانعة ٧٥ أوم ويمنع انعكاس الإشارة وتشويش الصورة.
رسم توضيحي فني — ليس صورة للمنتج الفعلي
من مواصفات المعيار
الإشارة تسير على الموصل المركزي وتعود على الضفيرة المحيطة به، والمسافة بينهما ثابتة على طول الكابل. هذا الثبات هو ما يحفظ ممانعة ٧٥ أوم؛ وأي انضغاط أو ثني حاد يغيّرها فينعكس جزء من الإشارة راجعاً ويظهر كظلّ أو تشويش في الصورة. لهذا لا يُثنى كابل المراقبة بزاوية حادة ولا يُربط بإحكام مفرط.
هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.
| النوع | محوري |
|---|---|
| الطول | 1 m |
| الموصلات | BNC |
أرسل السؤال عبر واتساب، والإجابة من فريق يعرف المخزون فعليًا.
اطلب عرض سعر على واتساب
