تشريح الموصل

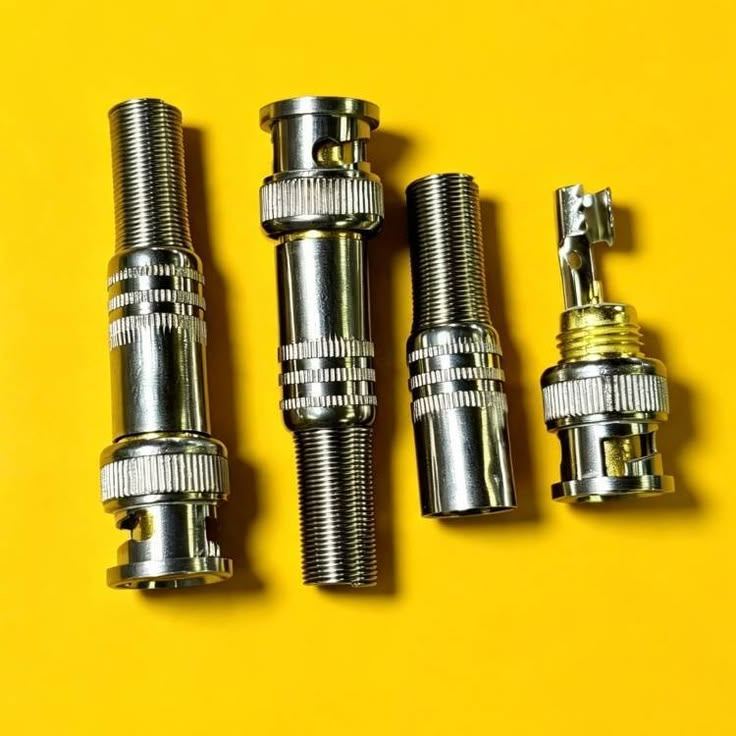

موصل BNC
-
01
الموصل المركزي
يحمل إشارة الفيديو. في كابل المراقبة هو السلك النحاسي في قلب الكابل المحوري.
-
02
قفل الحربة
ادفع ثم أدر ربع لفة فيقفل. هذا ما يبقي الكاميرا متصلة على عمود يهتز بالرياح.
-
03
الدرع المضفور
الضفيرة النحاسية تحيط بالموصل المركزي وتحافظ على ممانعة الكابل ثابتة على طول المسار (٥٠ أو ٧٥ أوم حسب نوع الكابل).
-
04
٥٠ أوم مقابل ٧٥ أوم
موصلات BNC تأتي بمعاوقتين غير متوافقتين: ٥٠ أوم (للراديو/البيانات) و٧٥ أوم (للفيديو/البث). خلط الاثنين يسبب فقدان إشارة حقيقي (حوالي ٥٪ عند كل نقطة عدم تطابق) — خطأ شائع عند استخدام كابل BNC ٥٠ أوم في دائرة كاميرا مراقبة ٧٥ أوم.
-
05
غطاء الحماية
يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
-
06
غلاف الكابل
الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.
رسم توضيحي فني — ليس صورة للمنتج الفعلي
