متوفر

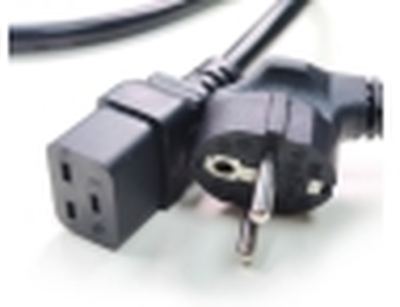

كابل تغذية C19 - 1.5 متر

PWR-C19-1-5M

كابل تغذية كهربائية C19. بطول 1.5 متر.

النوع: كهرباء
الطول: 1.5 m
الموصلات: C19

تفاصيل تقنية متعمقة

قابسا IEC 60320 من نوع C19/C20 مصنّفان لتيار أعلى، حتى 16 أمبير عند 250 فولت (حتى 4000 واط) -- أكبر فعليًا من C13/C14 تحديدًا لمنع توصيل جهاز عالي التيار في دائرة لا تتحمله.

اطلب عرض سعر على واتساب

تشريح الموصل

موصل تغذية IEC 60320

01 سنّا الطور والمحايد سنّان مسطحان يحملان التيار المتردد. شكلهما المسطح، لا المستدير، هو ما يمنعهما من الدوران داخل المقبس.
02 سنّ الأرضي السنّ الدائري الثالث. أطول قليلاً من السنّين الآخرين فيلامس أولاً وينفصل أخيراً، حماية معتمدة في المعيار.
03 الغلاف المفتاحي شكل الغلاف نفسه هو الأمان: C13/C14 (١٠ أمبير) وC19/C20 (١٦ أمبير) أشكال مختلفة فعلياً فلا يمكن توصيل الخطأ بالخطأ.
04 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
05 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

كيف يعمل

بنية كابل تغذية كهربائي

سلكان يحملان التيار المتردد ذهاباً وإياباً (الطور والمحايد)، وسلك ثالث للأرضي لا يحمل تياراً في التشغيل الطبيعي بل يوفّر مساراً آمناً للتسرّب عند حدوث عطل. مقطع النحاس هو ما يحدد التيار الأقصى الآمن، لا شكل القابس وحده.

01 سلكا الطور والمحايد يحملان التيار الفعلي إلى الجهاز؛ كل واحد معزول عن الآخر وعن الأرضي بعازل مستقل.
02 سلك الأرضي الواقي متصل بهيكل الجهاز المعدني، لا يحمل تياراً إلا عند عطل عزل، وعندها يحمل التيار الزائد فيفصل القاطع بدل أن يصعق المستخدم.
03 الغلاف الخارجي يحمي كل ما بالداخل ميكانيكياً، ولا دور كهربائي له.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

كابل التغذية ينقل التيار المتردد من المقبس أو وحدة UPS إلى الجهاز عبر موصل IEC معياري. الرقم بعد الحرف (مثل C13/C14) يحدد شكل الموصل وتياره الأقصى الآمن؛ توصيل C13 بمقبس C14 يعمل ميكانيكياً لكنه يتجاوز حدود بعض الأنواع الأرفع تياراً. سماكة النحاس (بالملم مربع) هي ما يحدد فعلياً هبوط الجهد على الطول.

Connector family: IEC 60320
What C13/C14/C15/C19 differ in: Shape and maximum safe current
What sets voltage drop: Conductor cross-section, in mm²

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

en.wikipedia.org

المواصفات التقنية

النوع	كهرباء
الطول	1.5 m
الموصلات	C19
