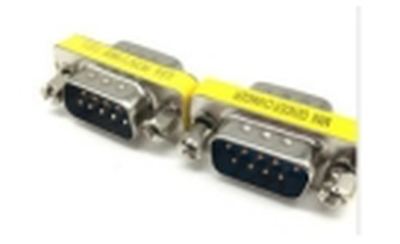

وصلة DB9 (ذكر إلى ذكر)

تشريح الموصل

موصل DB9 (RS-232)

• 01 9 سنّاً منفذ تسلسلي من ٩ أسنان، لكن الاتصال الأساسي يحتاج ٣ فقط: السنّ ٢ = استقبال (RXD)، السنّ ٣ = إرسال (TXD)، السنّ ٥ = أرضي (GND). بقية الأسنان لمصافحة التحكم بالمودم غير مستخدمة في أغلب التوصيلات البسيطة.
• 02 غلاف على شكل حرف D شكل الحرف D يجعل التركيب باتجاه واحد فقط، فلا يمكن قلب الموصل وثني الأسنان.
• 03 براغي التثبيت تُشدّ باليد لتثبيت الموصل؛ الموصل غير المشدود يسبب اهتزاز الصورة أو اختفاء لون منها.
• 04 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
• 05 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي
