كابل كونسول من DB9 إلى RJ45
يُطلب

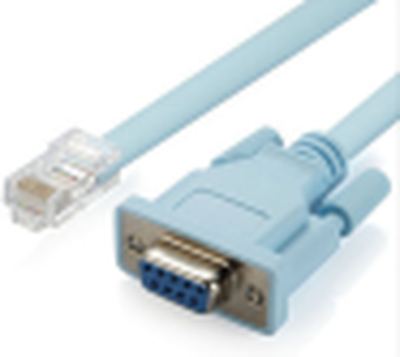

كابل كونسول من DB9 إلى RJ45

CON-DB9-RJ45

كابل برمجة وإدارة يوصل اللابتوب بمنفذ الكونسول في السويتش أو الراوتر.

النوع
محول
الطول
1.5 m
الموصلات
DB9 / RJ45
تفاصيل تقنية متعمقة

موصل DB9 لتوصيل RS-232 يحتوي 9 دبابيس، لكن الاتصال الأساسي يحتاج 3 فقط: الدبوس 2 = استقبال (RXD)، الدبوس 3 = إرسال (TXD)، الدبوس 5 = أرضي (GND). بقية الدبابيس لإشارات تحكم بالمودم غير مستخدمة في أغلب التوصيلات البسيطة. تستخدم كابلات Cat5e/Cat6 ذات موصل RJ45 أحد معيارين متكافئين لترتيب الأسلاك، T568A أو T568B (يختلفان فقط في أي زوج يشغل الدبوسين 1-2 مقابل 3-6) -- الأداء متطابق طالما استُخدم نفس المعيار في طرفي الكابل نفسه.

اطلب عرض سعر على واتساب

من علبته

مرّر للاستكشاف

الطرف الأول

موصل DB9 (RS-232)

  • 01 9 سنّاً منفذ تسلسلي من ٩ أسنان، لكن الاتصال الأساسي يحتاج ٣ فقط: السنّ ٢ = استقبال (RXD)، السنّ ٣ = إرسال (TXD)، السنّ ٥ = أرضي (GND). بقية الأسنان لمصافحة التحكم بالمودم غير مستخدمة في أغلب التوصيلات البسيطة.
  • 02 غلاف على شكل حرف D شكل الحرف D يجعل التركيب باتجاه واحد فقط، فلا يمكن قلب الموصل وثني الأسنان.
  • 03 براغي التثبيت تُشدّ باليد لتثبيت الموصل؛ الموصل غير المشدود يسبب اهتزاز الصورة أو اختفاء لون منها.
  • 04 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
  • 05 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

T568A / T568B

الطرف الثاني

موصل RJ45 (8P8C)

  • 01 ٨ نقاط تلامس مذهّبة تُثقب النقاط الثمانية عبر عزل الأسلاك لتلامس النحاس مباشرة — أربعة أزواج، اثنان للإرسال واثنان للاستقبال.
  • 02 لسان التثبيت يُطبق داخل المقبس ويمنع الانفلات بالاهتزاز؛ اللسان المكسور هو السبب الأول لانقطاع الشبكة المتقطع.
  • 03 T568A مقابل T568B معياران متكافئان لترتيب الأسلاك: T568A يضع الزوج الأخضر على السنّين ١-٢ والبرتقالي على ٣-٦؛ T568B يعكسهما. الأداء متطابق طالما استُخدم نفس المعيار في طرفي الكابل نفسه.
  • 04 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
  • 05 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

كيف يعمل

بنية الكابل

أربعة أزواج، كل زوج ملتوٍ بخطوة مختلفة عن جاره. الالتواء يجعل كل سلك يلتقط نفس الضجيج، فيُلغى عند الطرح في الطرف الآخر — وهذا وحده سبب عمل الشبكة على مئة متر.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

كابل الكونسول يصل حاسوباً بمنفذ الإدارة في سويتش أو راوتر. الموصل RJ45 لكن الإشارة ليست شبكة، بل منفذ تسلسلي بترتيب أسلاك خاص بالمصنّع. هذا هو المنفذ الذي يُستعمل حين يكون الجهاز جديداً بلا إعدادات، أو حين يُفقد الوصول عبر الشبكة، ولهذا يبقى ضرورياً رغم قدمه.

Connector vs signal
RJ45 shell, serial signalling — not Ethernet
Used for
First configuration, and recovery when network access is lost
Pinout
Manufacturer-specific; a network patch lead will not work

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

الاستخدامات

المواصفات التقنية

النوعمحول
الطول1.5 m
الموصلاتDB9 / RJ45
