متوفر

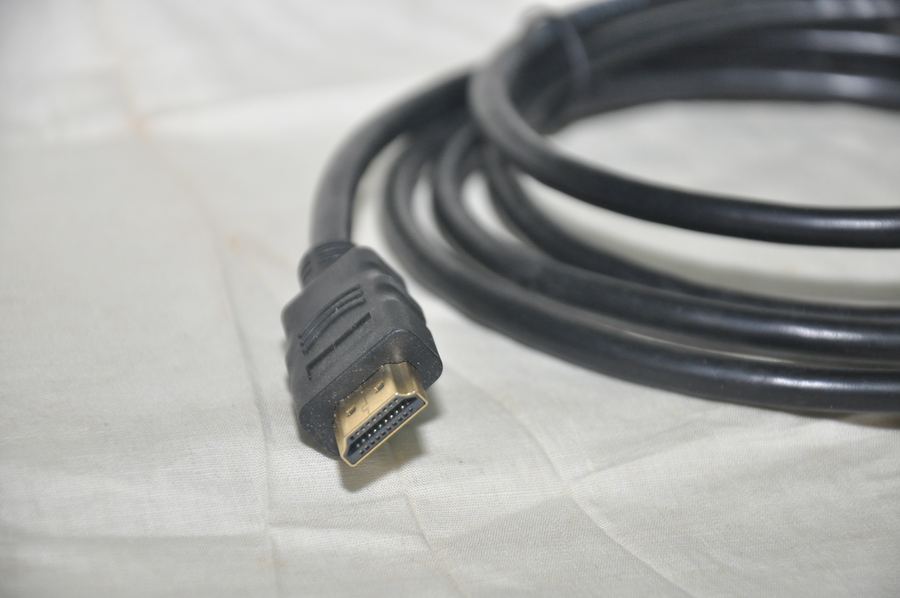

كابل HDMI 4K بالألياف الضوئية - 60 متر

HDMI-FIB-60M-20

كابل HDMI 4K بالألياف الضوئية. الطول 60 متر.

المعيار: HDMI 2.0
النوع: HDMI
وسيط النقل: ألياف ضوئية
الطول: 60 m

تفاصيل تقنية متعمقة

يحمل موصل HDMI من النوع A 19 دبوسًا وليس إشارة الصورة فقط: أزواج TMDS للصورة نفسها، وCEC (تحكّم عن بُعد بسلك واحد بين الأجهزة المتصلة)، وDDC/+5V (مصافحة EDID -- الطريقة التي يتعرّف بها المصدر على الدقّات التي تدعمها الشاشة)، وHPD (كشف التوصيل السّاخن -- الطريقة التي يعرف بها المصدر أن شاشة متصلة أصلًا).

اطلب عرض سعر على واتساب

تشريح الموصل

موصل HDMI من النوع A

01 ١٩ سنّ توصيل ثلاثة أزواج تفاضلية تحمل الصورة والصوت (TMDS)، ورابع يحمل نبضة التزامن، والباقي مخصّص لدبابيس محدّدة الوظيفة.
02 CEC سلك واحد يتيح التحكم عن بُعد بأجهزة متعددة (مثل جهاز تحكم واحد للشاشة والمستقبل).
03 DDC / +5V مصافحة EDID: الطريقة التي يتعرّف بها المصدر على الدقّات التي تدعمها الشاشة.
04 HPD كشف التوصيل الساخن: الطريقة التي يعرف بها المصدر أن شاشة متصلة أصلًا.
05 غلاف معدني الغلاف مؤرّض ويحيط بالأسنان، فيمنع تسرّب التداخل إلى الإشارة عالية التردد.
06 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
07 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

كيف يعمل

بنية كابل HDMI بالألياف الضوئية

البيانات (TMDS) تُحوَّل إلى نبضات ضوئية تسير داخل قلب زجاجي واحد، فلا تتأثر بطول الكابل أو التداخل الكهرومغناطيسي كما يحدث في النحاس. أسلاك نحاسية رفيعة منفصلة تبقى ضرورية لنقل القدرة ٥ فولت وإشارات التحكم البطيئة (DDC وCEC) لأن تحويلها إلى ضوء غير عملي لصغر معدل بياناتها.

01 قلب زجاجي بصري يحمل بيانات الصورة والصوت كضوء. بلا مقاومة كهربائية تتراكم مع الطول، وهذا ما يجعل الإرسال ممكناً لمسافات تتجاوز ٢٠ متراً بلا فقدان إشارة.
02 أسلاك نحاسية للتحكم والقدرة خط ٥ فولت وقناتا DDC وCEC تبقى نحاسية، لأن معدل بياناتها منخفض بما يكفي ليبقى النحاس عملياً.
03 اتجاه ثابت للإشارة دارة تحويل الإشارة إلى ضوء تختلف عن دارة تحويلها مرة أخرى إلى كهرباء، فطرفا الكابل غالباً غير قابلين للتبديل بين المصدر والشاشة.
04 الغلاف الخارجي يحمي كل ما بالداخل ميكانيكياً، ولا دور كهربائي له.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

الكابل الضوئي النشط يحوّل إشارة HDMI إلى ضوء داخل الموصل نفسه، فيسير عبر ألياف زجاجية ثم يُحوَّل إلى إشارة كهربائية عند الطرف الآخر. النحاس العادي يفقد إشارة 4K بعد نحو ١٥ متراً؛ الضوء لا يعاني من هذا الحد، ولهذا تتوفر أطوال ٤٠ و٥٠ متراً. لكنه اتجاهي: الطرف المكتوب عليه Source يجب أن يدخل المصدر، وعكسه لا يعمل.

Transmission medium: Optical fibre with electro-optical conversion in the connectors
Directional: Yes — source and display ends are not interchangeable
Why copper cannot do this: High-frequency loss makes passive copper unreliable for 4K past roughly 15 m

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

كابل HDMI 4K بالألياف الضوئية - 60 متر

موصل HDMI من النوع A

بنية كابل HDMI بالألياف الضوئية

كيف يعمل

الاستخدامات

المواصفات التقنية

ملحقات

بدائل

لست متأكدًا من القطعة الصحيحة؟

المعيار	HDMI 2.0
النوع	HDMI
وسيط النقل	ألياف ضوئية
الطول	60 m
الموصلات	HDMI
