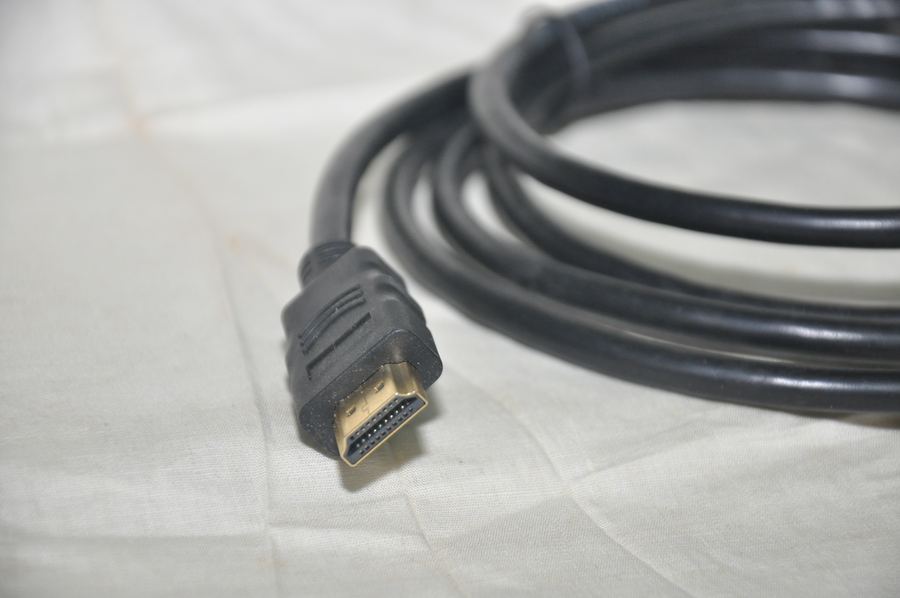

كابل HDMI 8K - 15 متر
متوفر

كابل HDMI 8K - 15 متر

HDMI-15M-21

كابل HDMI 8K. الطول 15 متر.

النوع
HDMI
الطول
15 m
الموصلات
HDMI
تفاصيل تقنية متعمقة

يقفز HDMI 2.1 إلى 48 غيغابت في الثانية، ما يكفي لـ 8K حقيقي بمعدل 60 هرتز أو 4K حتى 120 هرتز -- أبعد بكثير مما يحمله 1.4 أو 2.0. يضيف eARC (صوت متعدد القنوات غير مضغوط مثل Dolby Atmos يعود إلى المستقبل) وVRR (معدل تحديث متغير)، وهي ميزة حقيقية مهمة للألعاب لا تملكها الإصدارات الأقدم.

اطلب عرض سعر على واتساب

من علبته

مرّر للاستكشاف

CEC DDC HPD

تشريح الموصل

موصل HDMI من النوع A

  • 01 ١٩ سنّ توصيل ثلاثة أزواج تفاضلية تحمل الصورة والصوت (TMDS)، ورابع يحمل نبضة التزامن، والباقي مخصّص لدبابيس محدّدة الوظيفة.
  • 02 CEC سلك واحد يتيح التحكم عن بُعد بأجهزة متعددة (مثل جهاز تحكم واحد للشاشة والمستقبل).
  • 03 DDC / +5V مصافحة EDID: الطريقة التي يتعرّف بها المصدر على الدقّات التي تدعمها الشاشة.
  • 04 HPD كشف التوصيل الساخن: الطريقة التي يعرف بها المصدر أن شاشة متصلة أصلًا.
  • 05 غلاف معدني الغلاف مؤرّض ويحيط بالأسنان، فيمنع تسرّب التداخل إلى الإشارة عالية التردد.
  • 06 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
  • 07 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

كيف يعمل

بنية كابل HDMI

الصورة تُرسل على ثلاثة أزواج تفاضلية، كل زوج يحمل الإشارة ونسختها المعكوسة. الشاشة تطرح الاثنين، فيُلغى أي ضجيج أصاب السلكين معاً. الزوج الرابع يحمل نبضة التزامن التي تحدد متى يبدأ كل بكسل.

  • 01 ٤ أزواج مدرّعة ثلاثة للبيانات (TMDS) وواحد للتزامن. كل زوج مدرّع على حدة لأن الترددات هنا بالغيغاهرتز.
  • 02 أسلاك التحكم قناة DDC تقرأ قدرات الشاشة، و CEC تسمح لريموت واحد بالتحكم بكل الأجهزة، إضافة إلى خط ٥ فولت.
  • 03 الدرع غلاف موصل مؤرّض يحيط بالموصلات فيمتص التداخل الكهرومغناطيسي قبل وصوله إلى الإشارة.
  • 04 الغلاف الخارجي يحمي كل ما بالداخل ميكانيكياً، ولا دور كهربائي له.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

كابل HDMI ينقل الصورة والصوت رقمياً على ثلاثة أزواج تفاضلية بترميز TMDS، مع زوج رابع لنبضة التزامن. الإشارة رقمية، فهي إما تصل سليمة أو تسقط، ولا تتدهور تدريجياً كما في VGA. المعيار المطبوع على الكابل هو ما يحدد أقصى دقة يستطيع تمريرها، وهذه المعلومة لم يؤكدها المورّد لهذا الصنف بعد.

Signal
Digital, TMDS-encoded over three differential pairs
Behaviour at the limit
Drops out rather than degrading gradually
Connector
HDMI Type-A, 19 pins

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

الاستخدامات

المواصفات التقنية

النوعHDMI
الطول15 m
الموصلاتHDMI
