محوّل HDMI إلى VGA
يُطلب

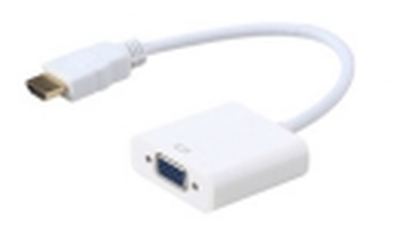

محوّل HDMI إلى VGA

CVT-HDMI-VGA

يوصل لابتوب أو رسيفر بمخرج HDMI بشاشة أو بروجكتور VGA قديم.

النوع
مبدّل
الموصلات
HDMI / VGA
تفاصيل تقنية متعمقة

يحتوي موصل HDMI من النوع A على 19 دبوسًا: أزواج TMDS تحمل إشارة الصورة والصوت نفسها، بالإضافة إلى خطوط تحكم مثل CEC (التحكم بعدة أجهزة بريموت واحد) وDDC/+5V (مصافحة EDID التي يتعرف بها المصدر على الدقة التي تدعمها الشاشة) وHPD (يُعلم المصدر أن هناك شاشة متصلة فعليًا). موصل VGA (DE-15) يحمل 3 إشارات لونية تناظرية (أحمر/أخضر/أزرق)، وخطي مزامنة أفقي وعمودي منفصلين، وقناة DDC (I²C) حقيقية على الدبوسين 12 و15 -- نفس فكرة DDC في HDMI (المصدر يقرأ قدرات الشاشة الفعلية) لكن بتقنية أقدم.

اطلب عرض سعر على واتساب
CEC DDC HPD

الطرف الأول

موصل HDMI من النوع A

  • 01 ١٩ سنّ توصيل ثلاثة أزواج تفاضلية تحمل الصورة والصوت (TMDS)، ورابع يحمل نبضة التزامن، والباقي مخصّص لدبابيس محدّدة الوظيفة.
  • 02 CEC سلك واحد يتيح التحكم عن بُعد بأجهزة متعددة (مثل جهاز تحكم واحد للشاشة والمستقبل).
  • 03 DDC / +5V مصافحة EDID: الطريقة التي يتعرّف بها المصدر على الدقّات التي تدعمها الشاشة.
  • 04 HPD كشف التوصيل الساخن: الطريقة التي يعرف بها المصدر أن شاشة متصلة أصلًا.
  • 05 غلاف معدني الغلاف مؤرّض ويحيط بالأسنان، فيمنع تسرّب التداخل إلى الإشارة عالية التردد.
  • 06 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
  • 07 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

DDC

الطرف الثاني

موصل VGA (HD-15)

  • 01 15 سنّاً ثلاث إشارات لونية تناظرية (أحمر وأخضر وأزرق) مع نبضتي تزامن أفقي ورأسي، وكل واحدة على سنّها.
  • 02 DDC (I²C) مصافحة EDID: الطريقة التي يتعرّف بها المصدر على الدقّات التي تدعمها الشاشة.
  • 03 غلاف على شكل حرف D شكل الحرف D يجعل التركيب باتجاه واحد فقط، فلا يمكن قلب الموصل وثني الأسنان.
  • 04 براغي التثبيت تُشدّ باليد لتثبيت الموصل؛ الموصل غير المشدود يسبب اهتزاز الصورة أو اختفاء لون منها.
  • 05 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
  • 06 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

المحوّل بين HDMI و VGA ليس وصلة سلبية: أحدهما رقمي والآخر تناظري، فيلزم إلكترونيات فعلية تعيد بناء الإشارة. لهذا هو اتجاهي: محوّل HDMI إلى VGA لا يعمل بالعكس مهما بدت الموصلات متطابقة، وهذا أكثر خطأ شائع في هذا الصنف. كما أن HDMI يحمل الصوت و VGA لا يحمله، فالصوت يحتاج مخرجاً منفصلاً.

Conversion
Active — requires electronics, often USB power
Direction
One way only; check which side is the input
Audio
HDMI carries audio, VGA does not — it needs a separate path

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

الاستخدامات

المواصفات التقنية

النوعمبدّل
الموصلاتHDMI / VGA
