يُطلب

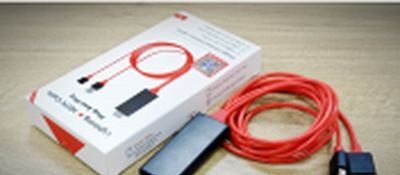

كابل من الهاتف إلى التلفزيون

CVT-PHONE-HDTV

يعرض شاشة هاتف أندرويد أو آيفون على التلفزيون عبر HDMI.

النوع: مبدّل
الموصلات: HDMI

تفاصيل تقنية متعمقة

يحتوي موصل HDMI من النوع A على 19 دبوسًا: أزواج TMDS تحمل إشارة الصورة والصوت نفسها، بالإضافة إلى خطوط تحكم مثل CEC (التحكم بعدة أجهزة بريموت واحد) وDDC/+5V (مصافحة EDID التي يتعرف بها المصدر على الدقة التي تدعمها الشاشة) وHPD (يُعلم المصدر أن هناك شاشة متصلة فعليًا).

اطلب عرض سعر على واتساب

تشريح الموصل

موصل HDMI من النوع A

01 ١٩ سنّ توصيل ثلاثة أزواج تفاضلية تحمل الصورة والصوت (TMDS)، ورابع يحمل نبضة التزامن، والباقي مخصّص لدبابيس محدّدة الوظيفة.
02 CEC سلك واحد يتيح التحكم عن بُعد بأجهزة متعددة (مثل جهاز تحكم واحد للشاشة والمستقبل).
03 DDC / +5V مصافحة EDID: الطريقة التي يتعرّف بها المصدر على الدقّات التي تدعمها الشاشة.
04 HPD كشف التوصيل الساخن: الطريقة التي يعرف بها المصدر أن شاشة متصلة أصلًا.
05 غلاف معدني الغلاف مؤرّض ويحيط بالأسنان، فيمنع تسرّب التداخل إلى الإشارة عالية التردد.
06 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
07 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

الهاتف لا يمتلك منفذ HDMI فعلياً؛ الكابل يحمل دارة تحوّل واجهة الشاحن أو منفذ الهاتف الخاصة (USB-C DisplayPort Alt Mode أو ما يعادلها) إلى إشارة HDMI حقيقية. النتيجة تعتمد على أن يدعم الهاتف تحديداً إخراج فيديو خارجياً عبر منفذه -- ليس كل هاتف يدعم ذلك حتى لو كان الكابل صحيحاً.

Function: Converts a phone's port signalling to real HDMI video
Requirement: Phone's own port must support external video output

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

en.wikipedia.org

الاستخدامات

توصيل جهاز حديث بشاشة قديمة
تشغيل بروجكتور قاعة اجتماعات

المواصفات التقنية

النوع	مبدّل
الموصلات	HDMI
