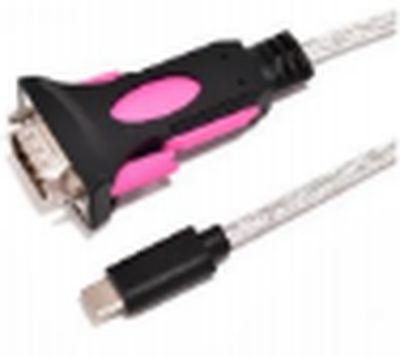

كابل USB-C إلى DB9 تسلسلي

CBL-USBC-DB9

كابل تسلسلي RS232 للابتوبات التي لا تحمل إلا منفذ USB-C. شريحة FT232R.

النوع: مبدّل
الموصلات: USB-C / DB9

تفاصيل تقنية متعمقة

موصل USB-C يحتوي 24 دبوسًا، وميزته الحقيقية هي التناظر: 4 دبابيس VBUS و4 GND (لإمكانية القلب وتيار أعلى)، ودبوسا CC (واحد فعّال فقط، وهو الآلية الفعلية وراء عمل القابس بأي اتجاه وتفاوض Power Delivery)، بالإضافة إلى أزواج SuperSpeed التفاضلية التي قد تحمل بيانات USB 3.x أو، في وضع Alt Mode، إشارة فيديو DisplayPort. موصل DB9 لتوصيل RS-232 يحتوي 9 دبابيس، لكن الاتصال الأساسي يحتاج 3 فقط: الدبوس 2 = استقبال (RXD)، الدبوس 3 = إرسال (TXD)، الدبوس 5 = أرضي (GND). بقية الدبابيس لإشارات تحكم بالمودم غير مستخدمة في أغلب التوصيلات البسيطة.

اطلب عرض سعر على واتساب

الطرف الأول

موصل USB من النوع C

01 ٢٤ سنّاً، قابل للقلب الأسنان مرتّبة بتناظر دوراني، فأي اتجاه للإدخال يعطي نفس التوصيل — ولهذا لا يوجد اتجاه خاطئ.
02 خطّا التفاوض CC يتفاهم الطرفان عبرهما على الجهد والتيار قبل تمرير القدرة — وهو ما يسمح بشحن ١٠٠ واط بأمان.
03 الغلاف البيضاوي الشكل البيضاوي وحوافه المستديرة يوزعان إجهاد الإدخال ويقاومان التآكل مع تكرار الاستعمال.
04 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
05 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

الطرف الثاني

موصل DB9 (RS-232)

01 9 سنّاً منفذ تسلسلي من ٩ أسنان، لكن الاتصال الأساسي يحتاج ٣ فقط: السنّ ٢ = استقبال (RXD)، السنّ ٣ = إرسال (TXD)، السنّ ٥ = أرضي (GND). بقية الأسنان لمصافحة التحكم بالمودم غير مستخدمة في أغلب التوصيلات البسيطة.
02 غلاف على شكل حرف D شكل الحرف D يجعل التركيب باتجاه واحد فقط، فلا يمكن قلب الموصل وثني الأسنان.
03 براغي التثبيت تُشدّ باليد لتثبيت الموصل؛ الموصل غير المشدود يسبب اهتزاز الصورة أو اختفاء لون منها.
04 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
05 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

الرقاقة الداخلية (غالباً من عائلة FTDI) تترجم بين إشارات USB الرقمية ومستويات جهد RS232 التقليدية (±5 إلى ±15 فولت)، وتظهر للنظام كمنفذ COM افتراضي عبر برنامج تعريف. المعدات القديمة -- أجهزة PLC، طابعات نقاط البيع، معدات صناعية -- تتوقع هذا الجهد وهذا البروتوكول تحديداً، لا USB مباشرة.

Function: USB-to-RS232 level translation, appears as a virtual COM port
Common chipset: FTDI-family USB-serial bridge

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

en.wikipedia.org

الاستخدامات

توصيل جهاز حديث بشاشة قديمة
تشغيل بروجكتور قاعة اجتماعات

المواصفات التقنية

النوع	مبدّل
الموصلات	USB-C / DB9
