يُطلب

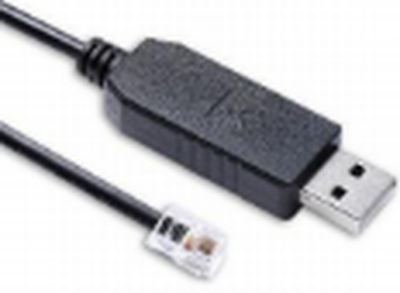

كابل كونسول من USB إلى RJ11

CON-USB-RJ11

كابل برمجة وإدارة يوصل اللابتوب بمنفذ الكونسول في السويتش أو الراوتر. شريحة FT232R+ZT213.

النوع: محول
الطول: 1.8 m
الموصلات: USB / RJ11

تفاصيل تقنية متعمقة

موصل RJ11 (6P4C) يحتوي 6 أماكن للأسلاك، لكن خط هاتف واحد عادةً لا يستخدم إلا الوضعين الأوسطين (3-4) فعليًا -- بقية الأماكن تُستخدم فقط في تمديدات متعددة الخطوط.

اطلب عرض سعر على واتساب

الطرف الأول

موصل USB من النوع A

01 VBUS قدرة +٥ فولت. أطول قليلاً من بقية الأسنان فيتلامس أولاً وينفصل أخيراً.
02 D+ / D− زوج بيانات تفاضلي، نفس الإشارة معكوسة على السلكين فيُلغى الضجيج عند الاستقبال.
03 GND الأرضي المشترك، مرجع الجهد لكل الإشارات الأخرى.
04 غلاف معدني اللسان البلاستيكي داخل الغلاف في نصف واحد فقط، ولهذا يدخل الموصل باتجاه واحد.
05 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
06 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

الطرف الثاني

موصل RJ11 (6P4C)

01 ٦ مواضع تلامس خط الهاتف يستخدم الزوج الأوسط فقط؛ المواضع الباقية احتياطية أو لخط ثانٍ.
02 لسان التثبيت يُطبق داخل المقبس ويمنع الانفلات بالاهتزاز؛ اللسان المكسور هو السبب الأول لانقطاع الشبكة المتقطع.
03 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
04 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

كيف يعمل

بنية كابل USB

زوج البيانات مجدول ويعمل تفاضلياً كما في كابل الشبكة. أسلاك القدرة أسمك لأنها تحمل تياراً، وسماكتها هي ما يحدد فعلياً هل يشحن الكابل بسرعة أم لا.

01 سلكا القدرة ٥ فولت وأرضي. كلما زادت السماكة قلّ هبوط الجهد على الطول، وزادت سرعة الشحن.
02 زوج البيانات المجدول D+ و D−: نفس الإشارة معكوسة، فيُلغى الضجيج عند الاستقبال.
03 الدرع غلاف موصل مؤرّض يحيط بالموصلات فيمتص التداخل الكهرومغناطيسي قبل وصوله إلى الإشارة.
04 الغلاف الخارجي يحمي كل ما بالداخل ميكانيكياً، ولا دور كهربائي له.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

كابل الكونسول يصل حاسوباً بمنفذ الإدارة في سويتش أو راوتر. الموصل RJ45 لكن الإشارة ليست شبكة، بل منفذ تسلسلي بترتيب أسلاك خاص بالمصنّع. هذا هو المنفذ الذي يُستعمل حين يكون الجهاز جديداً بلا إعدادات، أو حين يُفقد الوصول عبر الشبكة، ولهذا يبقى ضرورياً رغم قدمه.

Connector vs signal: RJ45 shell, serial signalling — not Ethernet
Used for: First configuration, and recovery when network access is lost
Pinout: Manufacturer-specific; a network patch lead will not work

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

en.wikipedia.org

الاستخدامات

ضبط سويتش أو راوتر لأول مرة
استعادة جهاز فقد إعداداته

المواصفات التقنية

النوع	محول
الطول	1.8 m
الموصلات	USB / RJ11
