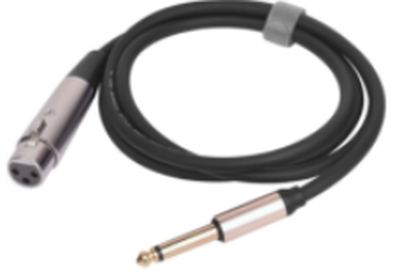

كابل XLR أنثى إلى 6.35 مم - 1.8 متر

XLR-635-1.8M

من XLR أنثى إلى مقبس 6.35 مم، للميكسر ومكبرات الصوت. الطول 1.8 متر.

الطول: 1.8 m
الموصلات: XLR / 6.35mm

تفاصيل تقنية متعمقة

موصل XLR ثلاثي الدبابيس (معيار AES14-1992): الدبوس 1 = أرضي/حماية، الدبوس 2 = موجب (+)، الدبوس 3 = سالب (-) -- هذا هو التوصيل المتوازن فعليًا: الدبوس 3 يحمل نسخة معكوسة من الإشارة، فيُلغى الضجيج الملتقط في الطرفين عند الاستقبال. قابس 6.35 مم بشريطين عازلين (TRS) يحمل توصيلة ستيريو غير متوازنة (القمة=يسار، الحلقة=يمين، الكم=أرضي) أو توصيلة أحادية متوازنة على مستوى الخط -- نفس التوصيلة الفيزيائية بمعنيين مختلفين حسب الجهاز.

اطلب عرض سعر على واتساب

الطرف الأول

موصل XLR

01 ٣ أسنان: أرضي، موجب، سالب تُرسل الإشارة مرتين، إحداهما معكوسة. يعكسها الطرف الآخر ويجمع، فيُلغى أي ضجيج التقطه الكابل.
02 مزلاج القفل يجب ضغط المزلاج للفصل — لهذا لا ينفصل ميكروفون على المسرح بالسحب العرضي.
03 الجسم المعدني الجسم مؤرّض ويعمل درعاً حول الأسنان الثلاثة.
04 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
05 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

الطرف الثاني

قابس ٦٫٣٥ مم

01 الطرف (Tip) يحمل القناة اليسرى في الاستعمال الستيريو، أو الإشارة كاملة في الأحادي.
02 الحلقة (Ring) القناة اليمنى. الطقطقة عند تحريك القابس سببها هذه الحلقة تفقد تلامسها.
03 الجسم (Sleeve) الأرضي المشترك، وهو مرجع الجهد الذي تُقاس الإشارة بالنسبة إليه.
04 حلقات العزل الحلقات السوداء تفصل الموصلات كهربائياً؛ بدونها تتقصّر القنوات على الأرضي.
05 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
06 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

كيف يعمل

كابل صوت هجين (XLR إلى غير متوازن)

الطرف بموصل XLR متوازن (قطبان متعاكسان)، لكن الطرف الآخر أحادي الطرف. عند وصول الإشارة إلى الطرف غير المتوازن ينتهي إلغاء الضجيج التفاضلي، فالكابل بأكمله محدود بأضعف طرفيه.

01 طرف XLR المتوازن متوازن حتى نقطة التحويل إلى الموصل غير المتوازن في الطرف الآخر.
02 الدرع غلاف موصل مؤرّض يحيط بالموصلات فيمتص التداخل الكهرومغناطيسي قبل وصوله إلى الإشارة.
03 الغلاف الخارجي يحمي كل ما بالداخل ميكانيكياً، ولا دور كهربائي له.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

الكابل المتوازن يرسل الإشارة مرتين على سلكين، إحداهما معكوسة القطبية. أي ضجيج يلتقطه الكابل على طوله يصيب السلكين بالتساوي، فحين يعكس الطرف الآخر النسخة المقلوبة ويجمع، تتضاعف الإشارة ويُلغى الضجيج. طرف XLR يحمل الساخن والبارد والأرضي على 3 سنون، وطرف 6.35 مم يحمل نفس الموصلات الثلاثة على الطرف (ساخن) والحلقة (بارد) والغلاف (أرضي) — قابس TRS متوازن، وليس قابس TS أحادي.

Principle: Common-mode rejection of interference
XLR end: 3-pin, hot/cold/ground
6.35mm end: TRS (tip/ring/sleeve), balanced — not mono TS

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

الاستخدامات

توصيل الأجهزة في المكتب أو الاستوديو

المواصفات التقنية

الطول	1.8 m
الموصلات	XLR / 6.35mm
