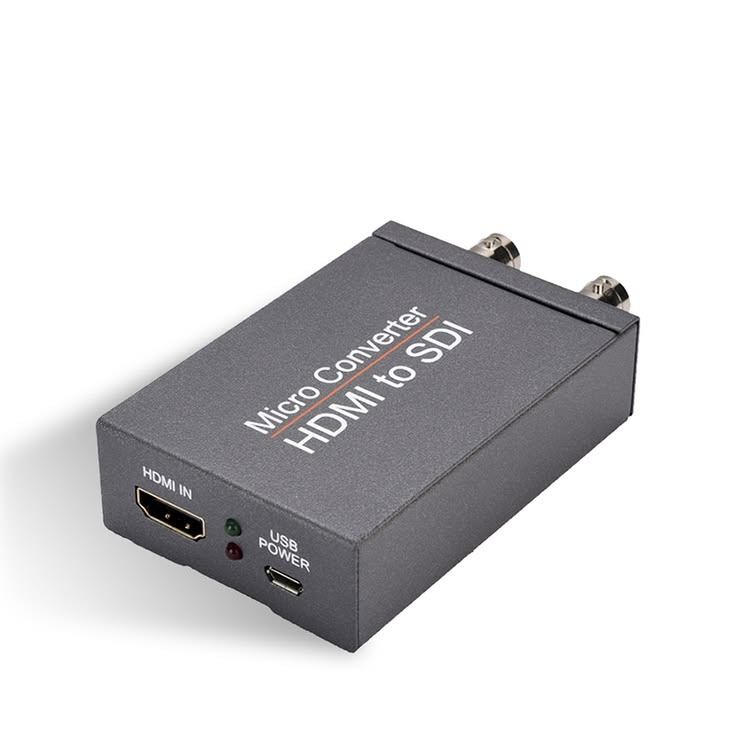

محوّل HDMI إلى SDI
متوفر

محوّل HDMI إلى SDI

CVT-HDMI-SDI

يحوّل مصدر HDMI إلى SDI لتمديدات الفيديو الاحترافية الطويلة.

النوع
مبدّل
الموصلات
HDMI / BNC
تفاصيل تقنية متعمقة

يحتوي موصل HDMI من النوع A على 19 دبوسًا: أزواج TMDS تحمل إشارة الصورة والصوت نفسها، بالإضافة إلى خطوط تحكم مثل CEC (التحكم بعدة أجهزة بريموت واحد) وDDC/+5V (مصافحة EDID التي يتعرف بها المصدر على الدقة التي تدعمها الشاشة) وHPD (يُعلم المصدر أن هناك شاشة متصلة فعليًا). موصلات BNC تأتي بمعاوقتين غير متوافقتين: ٥٠ أوم (للراديو/البيانات) و٧٥ أوم (للفيديو/البث) -- خلط الاثنين يسبب فقدان إشارة حقيقي (حوالي ٥٪ عند كل نقطة عدم تطابق) بسبب انعكاس المعاوقة، وهو خطأ شائع عند استخدام كابل BNC ٥٠ أوم في دائرة كاميرا مراقبة ٧٥ أوم.

اطلب عرض سعر على واتساب
CEC DDC HPD

الطرف الأول

موصل HDMI من النوع A

  • 01 ١٩ سنّ توصيل ثلاثة أزواج تفاضلية تحمل الصورة والصوت (TMDS)، ورابع يحمل نبضة التزامن، والباقي مخصّص لدبابيس محدّدة الوظيفة.
  • 02 CEC سلك واحد يتيح التحكم عن بُعد بأجهزة متعددة (مثل جهاز تحكم واحد للشاشة والمستقبل).
  • 03 DDC / +5V مصافحة EDID: الطريقة التي يتعرّف بها المصدر على الدقّات التي تدعمها الشاشة.
  • 04 HPD كشف التوصيل الساخن: الطريقة التي يعرف بها المصدر أن شاشة متصلة أصلًا.
  • 05 غلاف معدني الغلاف مؤرّض ويحيط بالأسنان، فيمنع تسرّب التداخل إلى الإشارة عالية التردد.
  • 06 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
  • 07 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

50Ω / 75Ω

الطرف الثاني

موصل BNC

  • 01 الموصل المركزي يحمل إشارة الفيديو. في كابل المراقبة هو السلك النحاسي في قلب الكابل المحوري.
  • 02 قفل الحربة ادفع ثم أدر ربع لفة فيقفل. هذا ما يبقي الكاميرا متصلة على عمود يهتز بالرياح.
  • 03 الدرع المضفور الضفيرة النحاسية تحيط بالموصل المركزي وتحافظ على ممانعة الكابل ثابتة على طول المسار (٥٠ أو ٧٥ أوم حسب نوع الكابل).
  • 04 ٥٠ أوم مقابل ٧٥ أوم موصلات BNC تأتي بمعاوقتين غير متوافقتين: ٥٠ أوم (للراديو/البيانات) و٧٥ أوم (للفيديو/البث). خلط الاثنين يسبب فقدان إشارة حقيقي (حوالي ٥٪ عند كل نقطة عدم تطابق) — خطأ شائع عند استخدام كابل BNC ٥٠ أوم في دائرة كاميرا مراقبة ٧٥ أوم.
  • 05 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
  • 06 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

SDI هو معيار البث المهني: يحمل الفيديو غير المضغوط عبر كابل BNC محوري واحد لمسافات تتجاوز ١٠٠ متر دون تكرار الإشارة، وهي مسافة تتجاوز حدود HDMI العملية بكثير. المحوّل يعيد بناء الإشارة كهربائياً بين البروتوكولين، وهو اتجاهي -- محوّل HDMI إلى SDI لا يعمل بالعكس.

Function
Active protocol conversion between broadcast SDI and consumer HDMI
Why SDI
Runs 100m+ over coax without a repeater, far past HDMI's practical range
Direction
One way only -- check which side is the input

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

الاستخدامات

المواصفات التقنية

النوعمبدّل
الموصلاتHDMI / BNC
