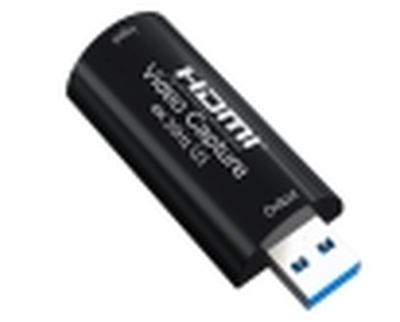

بطاقة التقاط فيديو HDMI (USB 3.0، 4K)
متوفر

بطاقة التقاط فيديو HDMI (USB 3.0، 4K)

CAP-HDMI-USB3

يُدخل مصدر HDMI إلى الكمبيوتر ككاميرا، للتسجيل أو البث.

النوع
مبدّل
الموصلات
HDMI / USB-A
تفاصيل تقنية متعمقة

يحمل موصل HDMI من النوع A 19 دبوسًا وليس إشارة الصورة فقط: أزواج TMDS للصورة نفسها، وCEC (تحكّم عن بُعد بسلك واحد بين الأجهزة المتصلة)، وDDC/+5V (مصافحة EDID -- الطريقة التي يتعرّف بها المصدر على الدقّات التي تدعمها الشاشة)، وHPD (كشف التوصيل السّاخن -- الطريقة التي يعرف بها المصدر أن شاشة متصلة أصلًا). دبابيس USB-A الأربعة هي الحالة البسيطة: VBUS (طاقة +5 فولت)، وزوج بيانات تفاضلي D+/D-، وأرضي GND.

اطلب عرض سعر على واتساب
CEC DDC HPD

الطرف الأول

موصل HDMI من النوع A

  • 01 ١٩ سنّ توصيل ثلاثة أزواج تفاضلية تحمل الصورة والصوت (TMDS)، ورابع يحمل نبضة التزامن، والباقي مخصّص لدبابيس محدّدة الوظيفة.
  • 02 CEC سلك واحد يتيح التحكم عن بُعد بأجهزة متعددة (مثل جهاز تحكم واحد للشاشة والمستقبل).
  • 03 DDC / +5V مصافحة EDID: الطريقة التي يتعرّف بها المصدر على الدقّات التي تدعمها الشاشة.
  • 04 HPD كشف التوصيل الساخن: الطريقة التي يعرف بها المصدر أن شاشة متصلة أصلًا.
  • 05 غلاف معدني الغلاف مؤرّض ويحيط بالأسنان، فيمنع تسرّب التداخل إلى الإشارة عالية التردد.
  • 06 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
  • 07 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

VBUS D+/D- GND

الطرف الثاني

موصل USB من النوع A

  • 01 VBUS قدرة +٥ فولت. أطول قليلاً من بقية الأسنان فيتلامس أولاً وينفصل أخيراً.
  • 02 D+ / D− زوج بيانات تفاضلي، نفس الإشارة معكوسة على السلكين فيُلغى الضجيج عند الاستقبال.
  • 03 GND الأرضي المشترك، مرجع الجهد لكل الإشارات الأخرى.
  • 04 غلاف معدني اللسان البلاستيكي داخل الغلاف في نصف واحد فقط، ولهذا يدخل الموصل باتجاه واحد.
  • 05 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
  • 06 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

الجهاز يعيد ترميز إشارة HDMI الواردة كفيديو يتوافق مع فئة USB Video Class (UVC) القياسية، فيظهر مصدر HDMI للنظام كأنه كاميرا ويب عادية دون برنامج تعريف خاص -- أي برنامج بث أو تسجيل يدعم الكاميرات يعمل معه مباشرة. القرار الفعلي هو دقة ومعدل الإطارات الأقصى الذي يدعمه.

Function
Re-encodes HDMI input as a standard UVC webcam device
Driver
None needed -- appears as a generic webcam

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

الاستخدامات

المواصفات التقنية

النوعمبدّل
الموصلاتHDMI / USB-A
