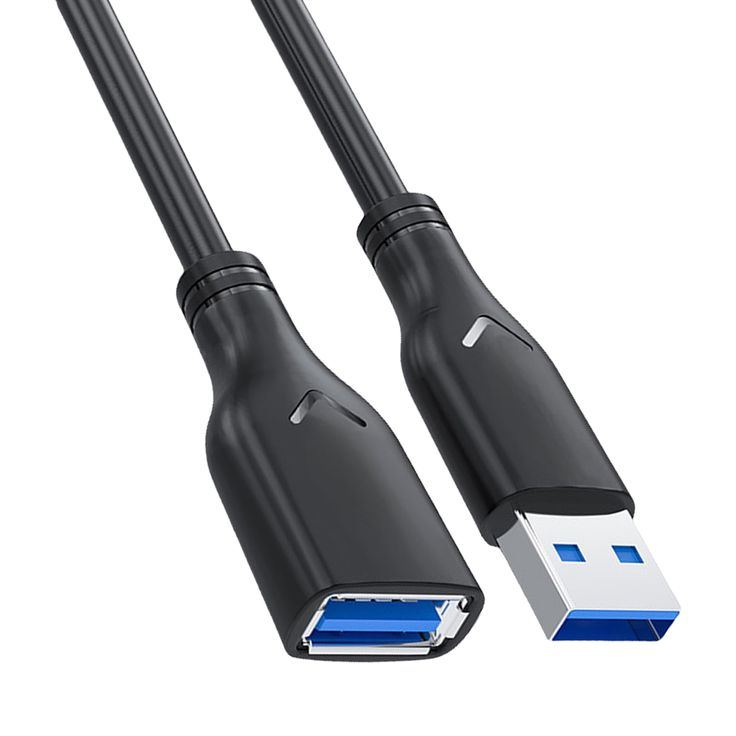

كابل تمديد USB 3.0 - 10 أمتار
يُطلب

كابل تمديد USB 3.0 - 10 أمتار

USB30-EXT-10M

يمدّد المسافة بين جهاز USB والحاسوب. بعد نحو ٥ أمتار يتوقف الكابل السلبي عن العمل بثبات، ولهذا تحمل الأطوال الأكبر شريحة إعادة توليد للإشارة.

النوع
USB
الطول
10 m
الموصلات
USB-A
تفاصيل تقنية متعمقة

الحد الأقصى الحقيقي المحدد بالمواصفة لكابل USB 3.0 السلبي يقارب 3 أمتار قبل أن تتدهور سلامة الإشارة -- مسافة 10 أمتار تتطلب إلكترونيات تقوية فعّالة داخل الكابل أو التراجع لسرعات USB 2.0؛ تحقق من الفعلي قبل افتراض سرعة USB 3.0 الكاملة.

اطلب عرض سعر على واتساب

من علبته

مرّر للاستكشاف

VBUS D+/D- GND

تشريح الموصل

موصل USB من النوع A

  • 01 VBUS قدرة +٥ فولت. أطول قليلاً من بقية الأسنان فيتلامس أولاً وينفصل أخيراً.
  • 02 D+ / D− زوج بيانات تفاضلي، نفس الإشارة معكوسة على السلكين فيُلغى الضجيج عند الاستقبال.
  • 03 GND الأرضي المشترك، مرجع الجهد لكل الإشارات الأخرى.
  • 04 غلاف معدني اللسان البلاستيكي داخل الغلاف في نصف واحد فقط، ولهذا يدخل الموصل باتجاه واحد.
  • 05 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
  • 06 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

كيف يعمل

بنية كابل USB

زوج البيانات مجدول ويعمل تفاضلياً كما في كابل الشبكة. أسلاك القدرة أسمك لأنها تحمل تياراً، وسماكتها هي ما يحدد فعلياً هل يشحن الكابل بسرعة أم لا.

  • 01 سلكا القدرة ٥ فولت وأرضي. كلما زادت السماكة قلّ هبوط الجهد على الطول، وزادت سرعة الشحن.
  • 02 زوج البيانات المجدول D+ و D−: نفس الإشارة معكوسة، فيُلغى الضجيج عند الاستقبال.
  • 03 الدرع غلاف موصل مؤرّض يحيط بالموصلات فيمتص التداخل الكهرومغناطيسي قبل وصوله إلى الإشارة.
  • 04 الغلاف الخارجي يحمي كل ما بالداخل ميكانيكياً، ولا دور كهربائي له.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

زوج البيانات مجدول ويعمل تفاضلياً تماماً كما في كابل الشبكة، أما القدرة فتسير على سلكين أسمك. سماكة سلكي القدرة هي ما يحدد فعلياً سرعة الشحن: كلما زاد الطول زاد هبوط الجهد، ولهذا يشحن كابل طويل رفيع ببطء ملحوظ حتى لو كان الشاحن قوياً.

Data
Differential pair (D+ / D−), twisted
Power
5 V and ground on separate, heavier conductors
What limits charging speed
Conductor thickness and length, via voltage drop

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

المواصفات التقنية

النوعUSB
الطول10 m
الموصلاتUSB-A
