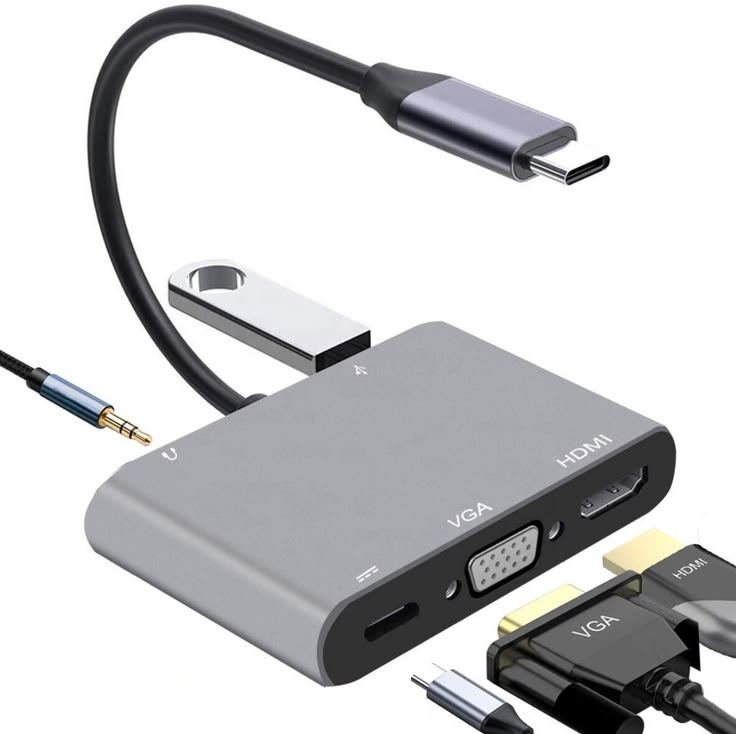

محوّل USB-C متعدد المنافذ (HDMI و VGA و USB 3.0 وشحن)

CVT-USBC-4IN1

منفذ USB-C واحد يتحول إلى HDMI و VGA و USB 3.0 مع تمرير الشحن.

النوع: مبدّل
الموصلات: USB-C / HDMI / VGA / USB-A

تفاصيل تقنية متعمقة

يحتاج تغذية عبر كابل USB المرفق عند تشغيل شاشات كبيرة. موصل USB-C يحتوي 24 دبوسًا، وميزته الحقيقية هي التناظر: 4 دبابيس VBUS و4 GND (لإمكانية القلب وتيار أعلى)، ودبوسا CC (واحد فعّال فقط، وهو الآلية الفعلية وراء عمل القابس بأي اتجاه وتفاوض Power Delivery)، بالإضافة إلى أزواج SuperSpeed التفاضلية التي قد تحمل بيانات USB 3.x أو، في وضع Alt Mode، إشارة فيديو DisplayPort. يحتوي موصل HDMI من النوع A على 19 دبوسًا: أزواج TMDS تحمل إشارة الصورة والصوت نفسها، بالإضافة إلى خطوط تحكم مثل CEC (التحكم بعدة أجهزة بريموت واحد) وDDC/+5V (مصافحة EDID التي يتعرف بها المصدر على الدقة التي تدعمها الشاشة) وHPD (يُعلم المصدر أن هناك شاشة متصلة فعليًا). موصل VGA (DE-15) يحمل 3 إشارات لونية تناظرية (أحمر/أخضر/أزرق)، وخطي مزامنة أفقي وعمودي منفصلين، وقناة DDC (I²C) حقيقية على الدبوسين 12 و15 -- نفس فكرة DDC في HDMI (المصدر يقرأ قدرات الشاشة الفعلية) لكن بتقنية أقدم. يحتوي موصل USB-A على 4 دبابيس فقط: VBUS (طاقة +5 فولت)، وزوج بيانات D+/D-، وGND (أرضي) -- وهو أبسط توصيلة USB، بلا إمكانية القلب وبلا خطوط تفاوض Power Delivery.

اطلب عرض سعر على واتساب

الطرف الأول

موصل USB من النوع C

01 ٢٤ سنّاً، قابل للقلب الأسنان مرتّبة بتناظر دوراني، فأي اتجاه للإدخال يعطي نفس التوصيل — ولهذا لا يوجد اتجاه خاطئ.
02 خطّا التفاوض CC يتفاهم الطرفان عبرهما على الجهد والتيار قبل تمرير القدرة — وهو ما يسمح بشحن ١٠٠ واط بأمان.
03 الغلاف البيضاوي الشكل البيضاوي وحوافه المستديرة يوزعان إجهاد الإدخال ويقاومان التآكل مع تكرار الاستعمال.
04 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
05 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

الطرف الثاني

موصل HDMI من النوع A

01 ١٩ سنّ توصيل ثلاثة أزواج تفاضلية تحمل الصورة والصوت (TMDS)، ورابع يحمل نبضة التزامن، والباقي مخصّص لدبابيس محدّدة الوظيفة.
02 CEC سلك واحد يتيح التحكم عن بُعد بأجهزة متعددة (مثل جهاز تحكم واحد للشاشة والمستقبل).
03 DDC / +5V مصافحة EDID: الطريقة التي يتعرّف بها المصدر على الدقّات التي تدعمها الشاشة.
04 HPD كشف التوصيل الساخن: الطريقة التي يعرف بها المصدر أن شاشة متصلة أصلًا.
05 غلاف معدني الغلاف مؤرّض ويحيط بالأسنان، فيمنع تسرّب التداخل إلى الإشارة عالية التردد.
06 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
07 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

الطرف الثالث

موصل VGA (HD-15)

01 15 سنّاً ثلاث إشارات لونية تناظرية (أحمر وأخضر وأزرق) مع نبضتي تزامن أفقي ورأسي، وكل واحدة على سنّها.
02 DDC (I²C) مصافحة EDID: الطريقة التي يتعرّف بها المصدر على الدقّات التي تدعمها الشاشة.
03 غلاف على شكل حرف D شكل الحرف D يجعل التركيب باتجاه واحد فقط، فلا يمكن قلب الموصل وثني الأسنان.
04 براغي التثبيت تُشدّ باليد لتثبيت الموصل؛ الموصل غير المشدود يسبب اهتزاز الصورة أو اختفاء لون منها.
05 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
06 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

الطرف الرابع

موصل USB من النوع A

01 VBUS قدرة +٥ فولت. أطول قليلاً من بقية الأسنان فيتلامس أولاً وينفصل أخيراً.
02 D+ / D− زوج بيانات تفاضلي، نفس الإشارة معكوسة على السلكين فيُلغى الضجيج عند الاستقبال.
03 GND الأرضي المشترك، مرجع الجهد لكل الإشارات الأخرى.
04 غلاف معدني اللسان البلاستيكي داخل الغلاف في نصف واحد فقط، ولهذا يدخل الموصل باتجاه واحد.
05 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
06 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

منفذ USB-C الواحد يحمل عدة إشارات معاً عبر وضع Alt Mode -- بعض حِزَم البيانات تتحول إلى فيديو DisplayPort يُعاد توليده كـ HDMI أو VGA بدلاً من بيانات USB عادية، بينما تبقى حزمة أخرى لشحن التمرير (PD) وأخرى لبيانات USB الفعلية. القدرة الفعلية على الفيديو تعتمد على أن يدعم الحاسوب Alt Mode على ذلك المنفذ تحديداً، لا كل منفذ USB-C.

Function: USB-C Alt Mode video (as HDMI/VGA) + USB 3.0 data + PD pass-through charging
Requirement: Source USB-C port must support DisplayPort Alt Mode

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.
