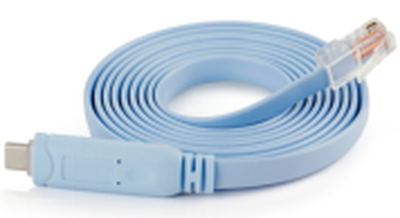

كابل كونسول من USB-C إلى RJ45

CON-USB-C-RJ45

كابل برمجة وإدارة يوصل اللابتوب بمنفذ الكونسول في السويتش أو الراوتر. شريحة FT232R+ZT213.

النوع: محول
الطول: 1.8 m
الموصلات: USB-C / RJ45

تفاصيل تقنية متعمقة

موصل USB-C يحتوي 24 دبوسًا، وميزته الحقيقية هي التناظر: 4 دبابيس VBUS و4 GND (لإمكانية القلب وتيار أعلى)، ودبوسا CC (واحد فعّال فقط، وهو الآلية الفعلية وراء عمل القابس بأي اتجاه وتفاوض Power Delivery)، بالإضافة إلى أزواج SuperSpeed التفاضلية التي قد تحمل بيانات USB 3.x أو، في وضع Alt Mode، إشارة فيديو DisplayPort. تستخدم كابلات Cat5e/Cat6 ذات موصل RJ45 أحد معيارين متكافئين لترتيب الأسلاك، T568A أو T568B (يختلفان فقط في أي زوج يشغل الدبوسين 1-2 مقابل 3-6) -- الأداء متطابق طالما استُخدم نفس المعيار في طرفي الكابل نفسه.

اطلب عرض سعر على واتساب

الطرف الأول

موصل USB من النوع C

01 ٢٤ سنّاً، قابل للقلب الأسنان مرتّبة بتناظر دوراني، فأي اتجاه للإدخال يعطي نفس التوصيل — ولهذا لا يوجد اتجاه خاطئ.
02 خطّا التفاوض CC يتفاهم الطرفان عبرهما على الجهد والتيار قبل تمرير القدرة — وهو ما يسمح بشحن ١٠٠ واط بأمان.
03 الغلاف البيضاوي الشكل البيضاوي وحوافه المستديرة يوزعان إجهاد الإدخال ويقاومان التآكل مع تكرار الاستعمال.
04 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
05 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

الطرف الثاني

موصل RJ45 (8P8C)

01 ٨ نقاط تلامس مذهّبة تُثقب النقاط الثمانية عبر عزل الأسلاك لتلامس النحاس مباشرة — أربعة أزواج، اثنان للإرسال واثنان للاستقبال.
02 لسان التثبيت يُطبق داخل المقبس ويمنع الانفلات بالاهتزاز؛ اللسان المكسور هو السبب الأول لانقطاع الشبكة المتقطع.
03 T568A مقابل T568B معياران متكافئان لترتيب الأسلاك: T568A يضع الزوج الأخضر على السنّين ١-٢ والبرتقالي على ٣-٦؛ T568B يعكسهما. الأداء متطابق طالما استُخدم نفس المعيار في طرفي الكابل نفسه.
04 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
05 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

كيف يعمل

بنية كابل USB

زوج البيانات مجدول ويعمل تفاضلياً كما في كابل الشبكة. أسلاك القدرة أسمك لأنها تحمل تياراً، وسماكتها هي ما يحدد فعلياً هل يشحن الكابل بسرعة أم لا.

01 سلكا القدرة ٥ فولت افتراضياً، ويتفاوض USB PD على رفعه حتى ٢٠ فولت للوصول إلى قدرة أعلى. كلما زادت السماكة قلّ هبوط الجهد على الطول.
02 زوج البيانات المجدول D+ و D−: نفس الإشارة معكوسة، فيُلغى الضجيج عند الاستقبال.
03 الدرع غلاف موصل مؤرّض يحيط بالموصلات فيمتص التداخل الكهرومغناطيسي قبل وصوله إلى الإشارة.
04 الغلاف الخارجي يحمي كل ما بالداخل ميكانيكياً، ولا دور كهربائي له.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

كابل الكونسول يصل حاسوباً بمنفذ الإدارة في سويتش أو راوتر. الموصل RJ45 لكن الإشارة ليست شبكة، بل منفذ تسلسلي بترتيب أسلاك خاص بالمصنّع. هذا هو المنفذ الذي يُستعمل حين يكون الجهاز جديداً بلا إعدادات، أو حين يُفقد الوصول عبر الشبكة، ولهذا يبقى ضرورياً رغم قدمه.

Connector vs signal: RJ45 shell, serial signalling — not Ethernet
Used for: First configuration, and recovery when network access is lost
Pinout: Manufacturer-specific; a network patch lead will not work

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

en.wikipedia.org

الاستخدامات

ضبط سويتش أو راوتر لأول مرة
استعادة جهاز فقد إعداداته

المواصفات التقنية

النوع	محول
الطول	1.8 m
الموصلات	USB-C / RJ45
