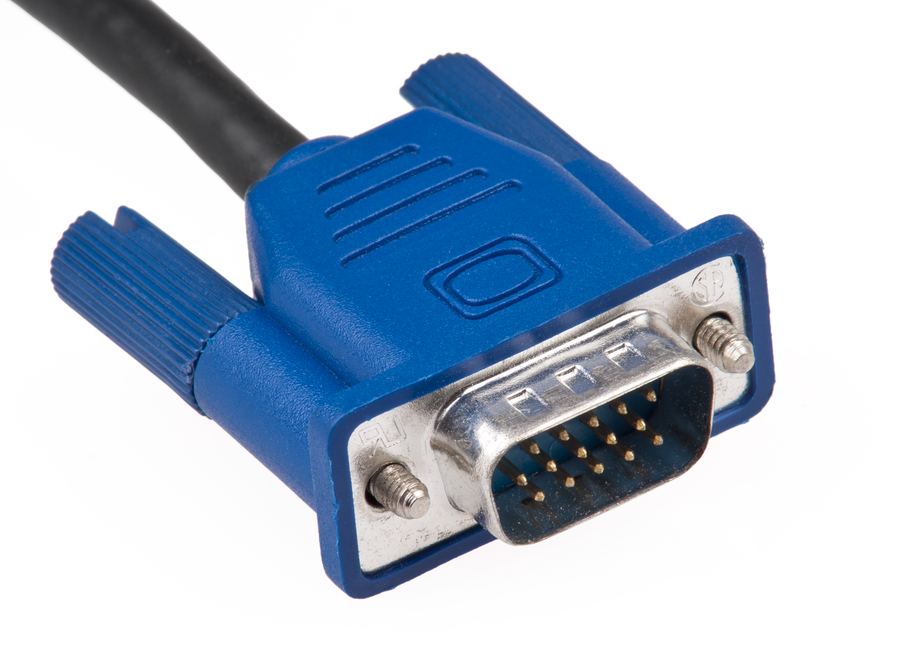

كابل VGA 3+6 - 15 متر
يُطلب

كابل VGA 3+6 - 15 متر

VGA-15M

كابل VGA بتركيب 3+6 للصورة التماثلية. الطول 15 متر.

النوع
VGA
الطول
15 m
الموصلات
VGA
تفاصيل تقنية متعمقة

يحمل موصل VGA (DE-15) 3 إشارات لونية تناظرية (أحمر/أخضر/أزرق)، وخطوط توقيت منفصلة HSync/VSync، وقناة DDC (I²C) حقيقية على الدبوسين 12/15 -- وهو نفس مفهوم "المصدر يقرأ قدرات الشاشة الحقيقية" الموجود في DDC الخاص بـHDMI، لكن أقدم. معظم الدبابيس الـ15 مخصصة للون والتوقيت؛ اثنان فقط يحملان بيانات المصافحة الفعلية.

اطلب عرض سعر على واتساب

من علبته

مرّر للاستكشاف

DDC

تشريح الموصل

موصل VGA (HD-15)

  • 01 15 سنّاً ثلاث إشارات لونية تناظرية (أحمر وأخضر وأزرق) مع نبضتي تزامن أفقي ورأسي، وكل واحدة على سنّها.
  • 02 DDC (I²C) مصافحة EDID: الطريقة التي يتعرّف بها المصدر على الدقّات التي تدعمها الشاشة.
  • 03 غلاف على شكل حرف D شكل الحرف D يجعل التركيب باتجاه واحد فقط، فلا يمكن قلب الموصل وثني الأسنان.
  • 04 براغي التثبيت تُشدّ باليد لتثبيت الموصل؛ الموصل غير المشدود يسبب اهتزاز الصورة أو اختفاء لون منها.
  • 05 غطاء الحماية يمنع انثناء الأسلاك عند مخرج الموصل، وهو المكان الذي تنكسر فيه الكابلات عادةً.
  • 06 غلاف الكابل الغلاف الخارجي يحمي الموصلات الداخلية من الاحتكاك والرطوبة.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

كيف يعمل

بنية كابل VGA

VGA إشارة تناظرية: شدة الجهد على كل من الأحمر والأخضر والأزرق هي سطوع ذلك اللون في تلك اللحظة. لهذا يفقد جودته مع الطول لأن الجهد نفسه يضعف، بخلاف HDMI الرقمي الذي يعمل أو لا يعمل.

  • 01 ثلاثة موصلات محورية للألوان كل لون في كابل محوري صغير مستقل، لأن اختلاط اللونين يظهر مباشرة كتلوّن خاطئ في الصورة.
  • 02 خطوط التزامن والبيانات التزامن الأفقي والرأسي يخبران الشاشة أين يبدأ كل سطر وكل إطار.
  • 03 الدرع غلاف موصل مؤرّض يحيط بالموصلات فيمتص التداخل الكهرومغناطيسي قبل وصوله إلى الإشارة.
  • 04 الغلاف الخارجي يحمي كل ما بالداخل ميكانيكياً، ولا دور كهربائي له.

رسم توضيحي فني — ليس صورة للمنتج الفعلي

من مواصفات المعيار

كيف يعمل

VGA إشارة تناظرية: جهد على كل من الأحمر والأخضر والأزرق يمثّل سطوع ذلك اللون لحظة بلحظة، مع خطي تزامن أفقي ورأسي منفصلين. لأن المعلومة هي الجهد نفسه، فإن كل متر إضافي يضعفها فعلياً — تبدأ الصورة بالتشوّش وتظهر ظلال جانبية على الطول، وهذا سلوك متدرّج لا انقطاع مفاجئ. تسمية «٣+٦» تشير إلى ثلاثة كابلات محورية للألوان وستة موصلات للتحكم.

Signal type
Analogue RGBHV
Connector
HD-15, 15 pins in three rows
Behaviour with length
Gradual softening and ghosting, not an abrupt loss
Construction
3 coaxial colour cores + 6 control conductors ("3+6")

هذه المعلومات من مصادر منشورة عن هذا النوع من المنتجات، لا من تأكيد المورّد.

الاستخدامات

المواصفات التقنية

النوعVGA
الطول15 m
الموصلاتVGA

بدائل

كابل VGA 3+6 - 1.5 متر أقصركابل VGA 3+6 - 25 متر أطولكابل VGA 3+6 - 30 متر أطولكابل VGA 3+6 - 5 أمتار أقصر
